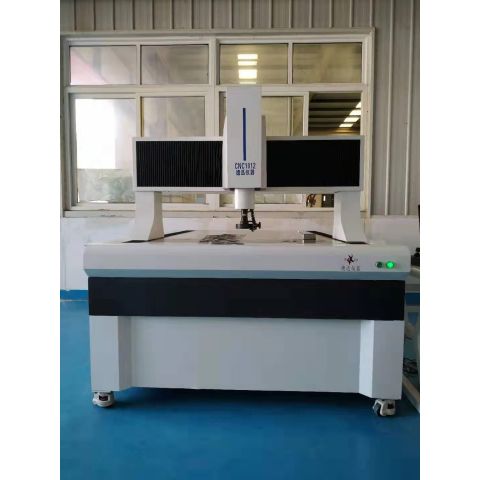

龙门式影像测量仪

产品价格 面议

最小起订量:0 可售数量:0

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
3 天内发货
所在地区:
浙江 宁波市
有效期至:
长期有效
最后更新:
2019-10-18 15:28
浏览次数:
50

企业信息

所在地区:浙江/宁波市

会员级别:VIP会员1

身份认证:

已  缴 纳:0.00 元保证金

我的勋章:  通过狼腾广告认证 [诚信档案]

在线客服:

企业名片

宁波德迅检测设备有限公司

【温馨提示】来电请说明在企业产品信息发布_中喜互联(B2B)电子商务平台 看到我们的,谢谢
产品详情

技术参数

CNC8060

有效测量行程(X*Y) :1200 mm×1000 mm×400 mm

Z轴调焦升降范围:400mm

Z轴测量行程:400mm

分辨率:0.0005mm

X、Y轴坐标示值误差:U≤(5+L/200)μm

承载重量:≤100 kg

三维系统英国雷尼绍三维MCP测头

探针英国雷尼绍红宝石测针

影像系统: 美国TEO CCD彩色高分辨率工业摄像机CCD1200T线

物镜美国变倍镜头可连续变倍光学放大倍率0.7×-4.5×

视频总倍率20X~180X,

光栅尺: 台湾WH高精度精密光栅尺,分辨率0.0005mm

照明系统美国进口灯珠程控LED冷光源表面光和底光

导轨台湾上银高精度直线导轨

传动方式X、Y、Z轴均采用美国ESS伺服电机驱动

线性传动采用美国无牙导轨光杆传动技术

操作方式三轴自动 三轴运动速度:100mm/s  三轴电机定位精度:0.003mm

主机外形尺寸:1300mm×1550mm×1175 mm

机台底座高精度花岗岩精度00

仪器总重1000kg

量测软件全自动智能测量软件

数据输出测量数据Word(doc)、Excel(xls)

  物件放大摄像图形(bmp、jpg)、二维图形AutoCAD(dxf)

  简单SPC分析数据Word(doc格式)、Excel(xls格式)

电源:AC 220±5V、50Hz

l 使用环境:温度 20±3 ℃


网络优化资料

  龙门式影像测量仪器适用于以精密测量为目的的一切应用领域,如机械、电子、仪表、五金、塑胶等行业。而自动影像测量仪器可以自动抓取产品的边界和表面,在保证精度的前提下,测量效率更高。

  半自动影像测量仪以其具有良好的人机交互界面,专用的测量软件可对测绘特征进行数据处理、评估及输出。

  优秀影像测量仪功能

  1、自动抓取数据点,测量点、线、圆、孤、椭圆、矩形等几何特征,并可自动分析测量特征的各种参数,如各类几何尺寸如宽度、直径、位置度、直线度、圆锥度、圆柱度等;

  2、构造特征及几何形位公差功能,中心点构造、交点构造,线构造、圆构造、角度构造,平面构造、平行度、垂直度、角度度等;

  3、具有X、Y、Z方向高精度测量能力 ,并且保证良好的重复性,重复精度一般为设备测量精度的1/3~1/10,甚至更高;

  4、具有定位功能并可在零件上建立坐标系,并实现坐标平移和坐标摆正,保证测量过程不会因为产品摆放问题而出错;

  5、重复指令,可批量测量同一种零件,使整个测量过程更加方便快捷,提高整体的测量效率;

  6、测量数据可以与图纸标准值比较,自动判定是否超差;

  7、测量数据可输入到Excel或Word中,进行统计分析。

  8、多种语言界面切换;

  9、具有识别测量程序、编辑指令等功能。

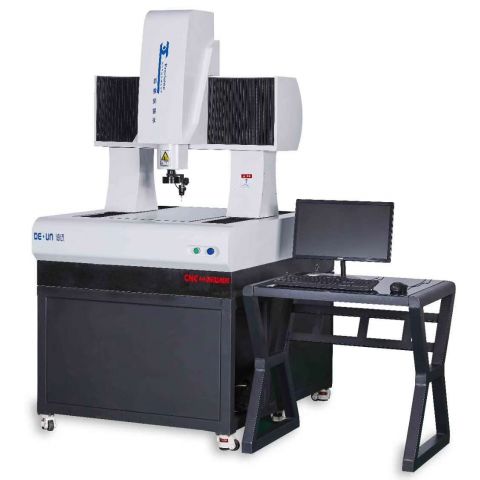

半自动影像测量仪半自动影像测量仪
