您所在位置：全自动三维影像测量仪
发布日期：2019-10-18浏览次数：642
产品详情

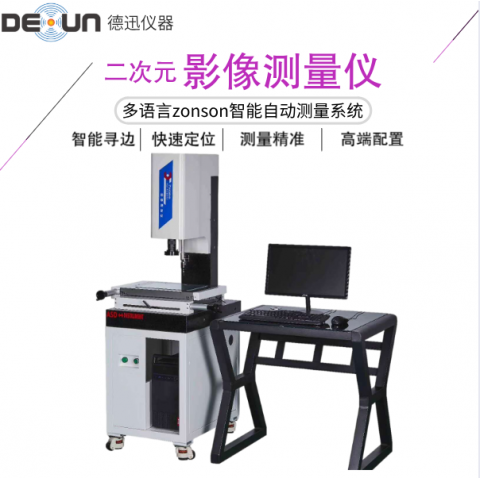

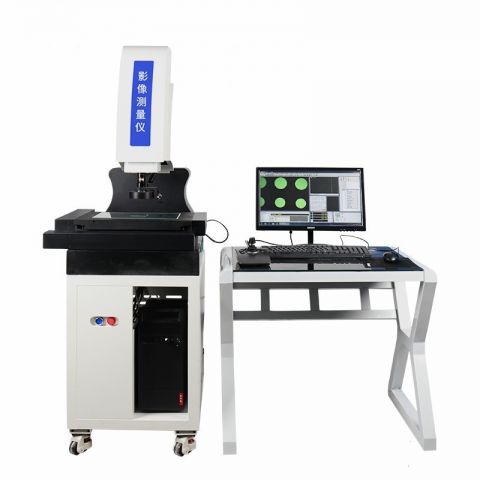

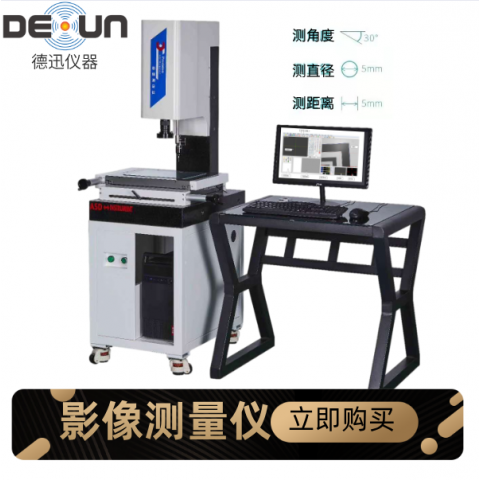

设备名称: 全自动三维影像测量仪
型 号: CNC4030-T
基本参数
CNC4030-T | 400×300×180 | 680×780×980 | 300 | 25 |
280mm/s | 100mm/s | |||
电源：200~240Vac，50/60Hz，单相: 700W | ||||
（3+L/200）µm | （3.0+L/200）µm | |||
型号
| 行程（mm）
| 外部尺寸（mm） | 重量（kg）
| 承重（kg）
|
*L表示测量长度，以毫米为单位 **Z轴的机械精度，聚焦的精度与工件表面有很大关系 | ||||
速度 | XY轴 | Z轴 | ||
德迅影像测量仪
|
| |||
工作环境
| 温度：20℃±2℃ 温度变化：<2℃/hr 湿度：30～80% | |||
振动：＜0.002g，＜15Hz | ||||
测量精度
| XY轴* | Z轴** |
² 配置清单
序号 | 名称
| 分项名称
| 规格及主要技术参数
|
1 | 机械本体
| 主机 | 影像测量系统, 叁轴CNC控制
|
2 | 机械结构
| 三轴花岗岩主体结构，物理性能稳定
| |
3 | 光栅尺 | SOPIN 闭合式光栅尺，分辨率1µm
| |
4 | 导轨 | FY-V平行精密滚珠交叉导轨
| |
5 | X/Y/Z轴驱动 | 直流精密伺服电机驱动 | |
6 | 光学系统
| 摄像机
| 海康威视千兆网彩色工业数字摄像机
|
7 | 镜头
| 普密斯6.5：1可变倍镜头
| |
8 | 放大倍率
| 光学放大倍率：0.7～4.5X 影像放大倍率：21～200X
| |
9 | 表面光 | 五环8区LED冷光源，256级亮度可调 | |
10 | 轮廓光 | LED冷光源，256级亮度可调 | |
11 | 三维侧头系统 | 测头系统 | 英国雷尼绍三维MCP 三维测头 |
12 | 三维测针 | 测针 | 英国雷尼绍三维红宝石1MM+2MM三维测针 |
13 | 软件系统
| ZONSON2D 测量软件
| CNC版 |
14 | 电控系统
| UWC4000I电控系统
| CNC版 |
15 | 操作手柄 | 影像测量仪专用手柄 | |
16 | 轴承配件 | 日本NSK高速轴承 | 日本NSK高速轴承 |
17 | 限位开关件 | 日本欧姆龙点限位开关 | 日本欧姆龙点限位开关 |
18 | 联轴器 | 日本米思米联轴器 | 日本米思米联轴器 |
