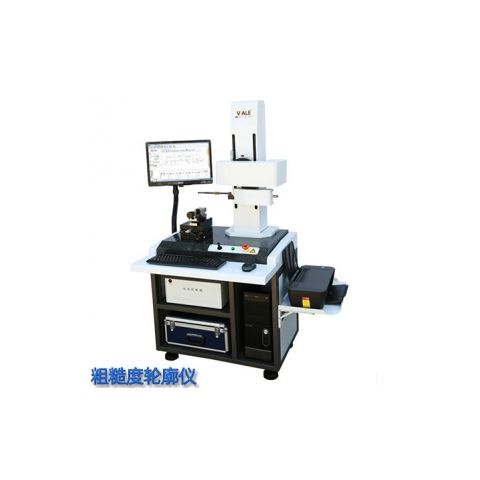

粗糙度轮廓仪

产品价格 面议

最小起订量:0 可售数量:0

用手机扫描二维码直达商品手机版
手机查看详情
发货时限:
3 天内发货
所在地区:
浙江 宁波市
有效期至:
长期有效
最后更新:
2019-10-18 17:55
浏览次数:
52

企业信息

所在地区:浙江/宁波市

会员级别:VIP会员2

身份认证:

已  缴 纳:0.00 元保证金

我的勋章:  通过狼腾广告|https://ltgg.ie168.com认证 [诚信档案]

在线客服:

企业名片

宁波德迅检测设备有限公司

【温馨提示】来电请说明在中喜互联(B2B)企业服务平台 看到我们的,谢谢
产品详情

粗糙度轮廓仪技术资料.doc



测量原理

本仪器测量原理为直角坐标测量法,即通过X轴、Z1轴传感器,测绘出被测零件的表面轮廓的坐标点,通过电器组件,将传感器所测量的坐标点数据传输到上位PC机,软件对所采集的原始坐标数据进行数学运算处理,标注所需的工程测量项目。粗糙度轮廓仪



测量功能

轮廓测量功能

尺寸:包含水平距离、垂直距离、线性距离、半径、直径

夹角:包含水平角、垂直角、夹角

位置公差:包含平行度、垂直度

形状公差:包含直线度、凸度、圆弧轮廓度

辅助生成:包含辅助点、辅助线、辅助圆

粗糙度测量功能

粗糙度功能:Ra、Rp、Rv、Rz、Rz(jis)、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr

波纹度参数:Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr

原始轮廓参数:Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr
