产品详情

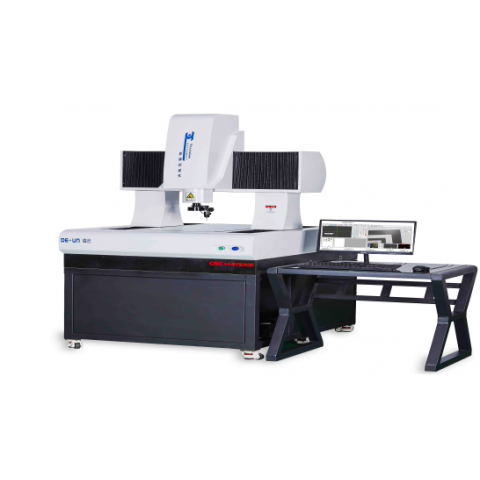

设备名称: 龙门式全自动三维影像仪
型 号: LMCNC8060-T
德迅影像测量仪 |
| |||
型号 | 行程（mm） | 外部尺寸（mm） | 重量（kg） | 承重（kg） |
LMCNC8060-T | 800×600×180 | 1200×1100×960 | 900 | 50 |
测量精度 | XY轴* | Z轴** | ||
（3+L/200）µm | （5.0+L/100）µm | |||
*L表示测量长度，以毫米为单位 **Z轴的机械精度，聚焦的精度与工件表面有很大关系 | ||||
速度 | XY轴 | Z轴 | ||
280mm/s | 100mm/s | |||
工作环境 | 温度：20℃±2℃ 温度变化：<2℃/hr 湿度：30～80% | |||
振动：＜0.002g，＜15Hz | ||||
电源：200~240Vac，50/60Hz，单相，700W | ||||
² 配置清单
序号 | 名称
| 分项名称
| 规格及主要技术参数
|
1 | 机械本体
| 主机 | 影像测量系统, 4 轴CNC控制
|
2 | 机械结构
| 三轴花岗岩主体结构，物理性能稳定
| |
3 | 光栅尺 | SINPO 贴片式光栅尺，分辨率0.5µm
| |
4 | 导轨 | 台湾HITIN精密线性滑轨
| |
5 | X/Y轴电机 | 德国布鲁克伺服电机 | |
Z轴电机 | 德国布鲁克伺服电机（直流带抱闸） | ||
6 | 光学系统
| 摄像机 | 海康威视千兆网彩色工业数字摄像机 |
7 | 镜头
| 普密斯6.5：1可变倍镜头
| |
8 | 放大倍率 | 光学放大倍率：0.7～4.5X 影像放大倍率：22～200X 由于高速光纤摄像机可以调节分辨率 这是常用分辨率对应的光学放大 放大倍率对应表： 0.7X—22倍 1X—33倍1.5X-48 | |
9 | 表面光 | 五环8区LED冷光源，256级亮度可调 | |
10 | 轮廓光 | LED冷光源，256级亮度可调 | |
11 | 软件系统
| ZONSON2D 测量软件
| CNC版 |
12 | 电控系统
| UWC4000I电控系统 | CNC版 |
13 | 操作手柄 | 影像测量仪专用手柄 | |
14 | 附件 | 操作电脑 | 联想电脑 |
15 | 出厂合格证 | ||
16 | 软件优盘 | 软件备份优盘 | |
17 | 保修说明书
| ||
18 | 三维侧头系统 | 测头系统 | 英国雷尼绍三维MCP 三维测头 |
19 | 三维测针 | 测针 | 英国雷尼绍三维红宝石1MM+2MM三维测针 |
