测试参数

Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,

Lr,Ln和Rmr(Tp)曲线等

粗糙度轮廓图形放大倍率

10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自动

粗糙度测量范围

Ra 0.01 – 30 µm以上

取样长度

L: 0.08 ,0.25, 0.8, 2.5,8 mm

评定长度

Ln: 1L, 2L, 3L, 4L, 5L可任选

仪器评定取样

100000点

分辨率

0.001 µm

示值误差

± (5 %+4nm)

测量重复性

± 3 %

测量工件最大高度

370mm

传感器可测

平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度

天然金刚石触针

标准型, 高度12mm

小孔型      4mm

触针半径：2µm,  触针静态压力0.004N  顶尖角度：60度

驱动箱的左右滑行速度

2mm/sec

驱动箱升降形式

智能设计：上下自动升降，触针碰到被测工件时会自动停止

移动速度

0.25 mm/sec，0.5 mm/sec，1mm/sec

线性区

垂向640   um

台阶和划痕的Pt测量范围

1mm

轴向测量范围

100mm

轮廓图形

直接轮廓，滤波轮廓

轮廓图形的X、Y放大比

1-500倍点击放大

滤波器

ISO   2CR滤波器

小孔测量范围

≥ Ø5 mm

X-Y工作台

带刻度旋转360˚

X-Y工作台尺寸125*125mm

X-Y移动范围 25 mm

轴承内外圈尺寸

内圈最大外径350mm

厚度160mm

外圈最小孔径15mm

打印纸规格

A4纸

操作系统

Win7

轮廓测量范围：

测量范围：

X：100mm

Z：60mm

形状测量功能

要素：点、线、顶、谷、交点、接点、中线。分析：坐标差、距离、角度、半径、轮廓度等。

传感器量程

1mm(粗糙度)， 10mm（轮廓）

形状图形放大倍率

1，2，3，4，5，10，20，50，100，120，150，200，250，300，350，400，450，500

范围与分辨率之比

65,536:1

轴向测量范围

100mm

120mm

半径误差

0.1%-1.0%

直线度测量误差

1μm/40mm

采样速度

0.25 mm/sec，0.5   mm/sec，1mm/sec

升降移动速度

2mm/秒

上下左右移动范围

X：100mm   Z:    370mm

触针长度

18mm和6.5mm

触针针尖半径

10μm

触针针尖角度

长针16度，短针30度

测力

0.01-0.02N

打印纸规格

A4纸

操作系统

Win7

选购件

可选测量工件最大高度：500mm

标准配件，附件

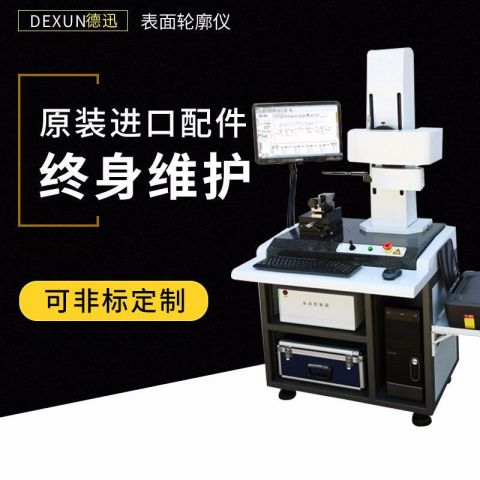

轮廓粗糙度仪主机，支柱及大理石底部 ，控制器，驱动装置

传感器 ，可调工作台，角度调整工作台，V型块，夹具，标准型触针，小孔型触针，轮廓触针，粗糙度样板，轮廓标准球

计算机打印机，使用说明书

仪器电源

220 VAC ±10%,   50Hz

大理石工作台尺寸

700mm×400mm×100mm  重量：150kg

仪器毛重

200Kg
